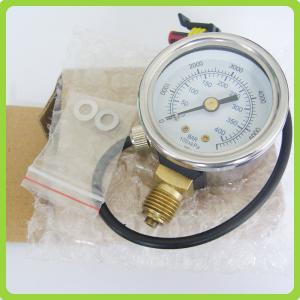

CNG燃气压力表是天然气汽车的重要配件。安装在汽车CNG减压调节器与钢瓶连接的进气阀上,主要作用是显示钢瓶内天然气的压力。表壳内部装有气体压力传感器,可将压力信号传递到汽车驾驶室内的油气转换开关上,便于了解钢瓶内天然气的容量。
配套指示灯式转换开关。当车载储气罐加满天然气(此时压力为180-200bar)时汽车驾驶室操控台上转换开关的四绿指示灯全亮(红灯灭);当压力下降至165-155bar时第四绿灯灭,压力下降至130-120bar时第三绿灯灭,当压力下降至90-70bar时第二绿灯灭,当压力下降至45-35bar时第四绿灯灭,同时红灯亮报警。此时罐内所存燃气可使汽车行驶15-25公里(根据车型而定)。
1)接线方式:
红色:DC-12V
白色:输出信号
黑色:搭铁
2)工作方式:
压力表盘显示压力值油、气转换灯显开关显示状态0-3MPa红灯亮5MPa红灯灭,亮1个绿灯10MPa红灯灭,亮2个绿灯15MPa红灯灭,亮3个绿灯20MPa以上红灯灭,亮4个绿灯
