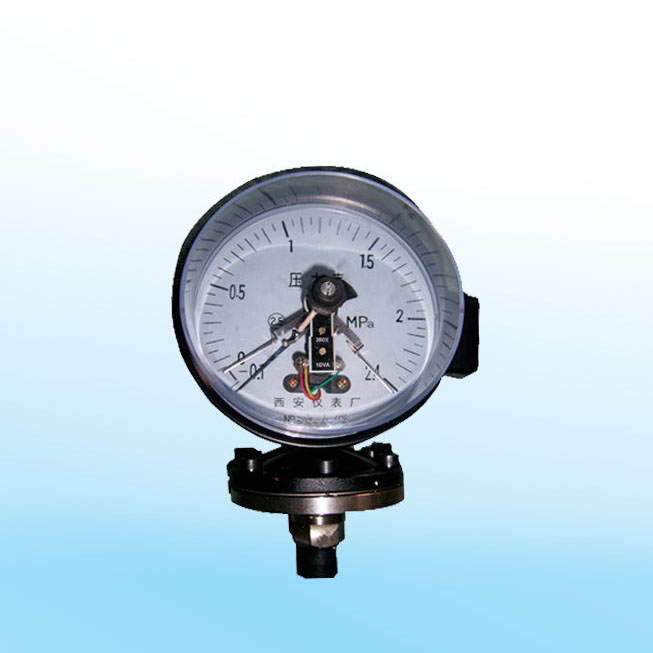

不锈钢隔膜耐腐电接点压力表YXTP-100/150
销售热线:029-86691315 029-86691316

不锈钢隔膜耐腐电接点压力表YXTP-100/150 --> 产品介绍:

YXTP-100/150电接点隔膜压力表适用测量无爆炸危险,强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮动物的气体、液体且需对被测(控)压力系统实现自动控制和发信(报警)的。电接点隔膜压力表设上下限二位开关型接点装置在压力达到设定值时发出信号或通断控制电路,供作业系统自动控制或发讯用。其隔膜结构可有效隔离强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮动物的压力介质,以保证电接点表头能有效的测(控)系统或机械的工作压力。

广泛应用于机械,化工、石油 冶金、电力,制碱,水处理等工业生产过程或机电配套中测量无爆炸危险的各种流体介质的压力。通常,仪表经与相应的电气器件(如继电器及接触器等)配套使用,即可对被测(控)压力系统实现自动控制和发信(报警)的目的。
技术指标:
1.表盘尺寸:100mm,150mm
2.精度等级:1.6级;
3.测量范围(Mpa)
  螺纹连接式:~0.1~0/0~60/0~100
  法兰连接式:~0.1~0/0~25
  卡箍卫生型:~0.1~0/0~2.5
4.接触材质
  隔膜材料:0Cr17Ni12Mo2(316);蒙乃尔合金(Cu30Ni70);哈氏合金(H276C);钽(Ta)及氟橡胶及氟              塑料(F4)。
  法兰材料:不锈钢0Cr17Ni12Mo2(316);不锈钢内衬氟塑料(316+F4)。
  密封垫圈材料:丁腈橡胶;氟橡胶;硅橡胶及氟橡胶。
  填充材料:甘油或硅油
5.机芯材质:黄铜,磷铜,不锈钢304,不锈钢316
6.接头镙纹:表头接头为1/2PT或1/2NPT,G1/2或ZG1/2或M20*1.5
7.隔膜座连接为:
  MF----敞开式凸面法兰
  MG----工字形法兰
  ML-----镙纹连式
  MC-----卡箍式
  MN-----镙母式

8.安装型式:径向安装型(配合法兰)
9.工作条件:
(1)温度:环境温度-20~+55℃;被测介质温度-20~+55℃
(2)工作压力:静负荷:用至测量上限值的3/4
(3) 交变负荷:用至测量上限值的2/3
(4) 短时压力:用至测量上限值
10.仪表执行标准JB/T8624-1997
